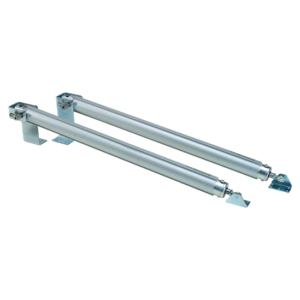

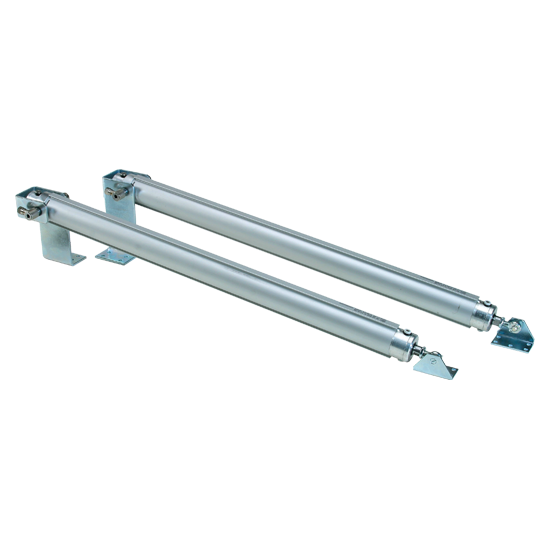

Vérins pneumatiques

Pneumatique

Alésages Ø 32, 40, 50 et 63 Composant de D.A.S.

Ces vérins, fabriqués dans un site de fabrication ISO 9001, ont obtenu des certificats d’essais V.D.S. (y compris notamment les essais à 90 bar en ouverture et fermeture).

Avantages

CONSEILS MADICOB

  • Toujours vérifier, à la main, que le débattement du vérin est libre de tout obstacle.
  • En position d'attente, le vérin doit toujours être "tige rentrée". Dans le cas contraire, la tige doit être protégée.
  • Vérifier que les verrouillages sont bien effectifs en position d'attente et en position de sécurité.
  • Si l'ouverture ne se produit pas, vérifier
  • que l'ouvrant n'est pas bloqué (le faire manœuvre à la main)
  • qu'il n'y a aucune fuite sur la liaison de télécommande
  • que la cartouche CO2 est bien dimensionnée
  • qu’il n’y a pas eu inversion des tubes ouverture et fermeture.

DESCRIPTION

  • Corps en aluminium anodisé et organes non oxydables.
  • Disponibles en Ø d'alésage 32, 40, 50 et 63, courses 100 mm à 1600 mm (suivant modèle de vérin).
  • Freins de vérin incorporés.
  • Verrouillage automatique en fin de course "ouvert" et "fermé". Force de maintien du verrouillage : 6500 N
  • En l'absence de pression : déverrouillage manuel possible.
  • 2 raccords coudés rotatifs et 1 embout de tige livrés avec le vérin.
  • Températures d'utilisation - 20°C å+110°C.

Principe de fonctionnement

Réalisation aisée des commandes groupées en ouverture et fermeture en aération et sécurité incendie.

Vérin pneumatique double effet avec verrouillage automatique en fin de course, (maintien en position "châssis ouvert" et sécurité anti-effraction en position "châssis fermé").

PRINCIPE DE FONCTIONNEMENT

Utilisation de l'énergie pneumatique, ou de cartouches CO2.

    Demande de renseignements

    Installation et application

    NOTA

    • Le choix du vérin sera fonction de la course et de la puissance nécessaire.
    • Pour l'installation en milieu corrosif (ex : piscine) : nous consulter.
