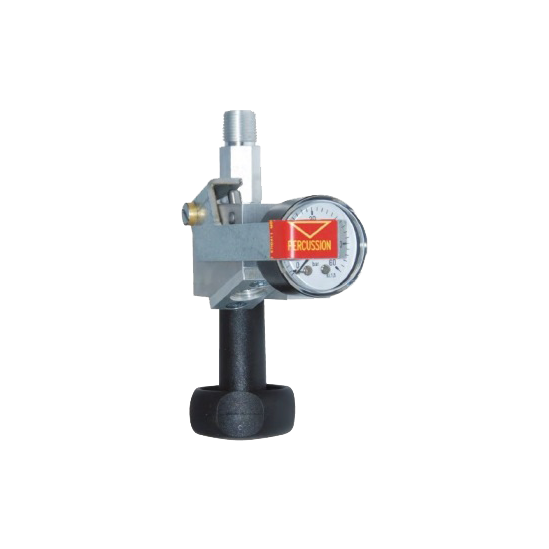

Outil Test Contrôle de Pression (TCP)

Pneumatique

Outillage

Le Test de Contrôle Pression est la solution technique et économique en réponse aux nouvelles exigences des normes :

  • NF S 61-932 Règles d’installation du S.M.S.I (Décembre 2008)
  • NF S 61-933 Règles d’exploitation et de maintenance

Ces deux normes indiquent pour les A.P.S. à usage unique qu’il est nécessaire de vérifier la pression à l’aide d’un dispositif (par exemple manomètre) afin de contrôler que la pression de mise en sécurité présente dans le réseau corresponde à celle calculée. De plus, ce dispositif permet de vérifier l’étanchéité du réseau. »

Le TCP est un produit UNIVERSEL, qui s’adapte sur toutes les armoires et coffret CO2 pouvant admettre une cartouche normalisée 015x 1.25, quel que soit le grammage de la cartouche, et les dimensions du coffret ou de l’armoire.

Un seul TCP peut être envisagé par équipe de pose ou de maintenance, puisqu’il se monte en lieu et place de la cartouche, et se démonte après vérification de la pression et de l’étanchéité du réseau. Il est alors réutilisable pour une autre installation.

Avantages

Le TCP est présenté dans une mallette afin de le protéger.
Le TCP est fourni avec un raccord flexible permettant d'assurer son montage, quel que soit l'encombrement du DMC/DAC à tester.

Principe de fonctionnement

Vous êtes intéressé par notre solution et souhaitez plus d’informations sur Outil Test Contrôle de Pression (TCP), nous vous invitons à remplir le formulaire ci-dessus pour plus d’informations.

    Demande de renseignements

    Installation et application

    INSTALLATION (voir photo au verso) :

    Démonter la cartouche en service vissée sur le percuteur.

    Monter le Test Contrôle Pression sur le bloc percuteur du DCM / DAC en lieu et place de la cartouche.

    En cas d'encombrement réduit, intercaler le raccord flexible fourni entre le percuteur et le Test Contrôle Pression.

    Monter la cartouche sur le TCP

    Le contrôle de la pression peut alors être effectué.

    REMISE EN SERVICE :

    Dévisser la cartouche placée sur le TCP afin de purger le réseau, puis la démonter.

    Démonter le TCP en le dévissant du bloc percuteur à l'aide de la poignée.

    Remettre le DCM/DAC en service suivant sa notice d'installation.

    INSTALLATION :

    1. Monter le « Test Contrôle de Pression » sur le bloc percuteur du DCM/DAC pneumatique en lieu et place de la cartouche.

    En cas d’encombrement réduit, interposer le record flexible entre le percuteur et le « Test Contrôle Pression »

    1. Monter la cartouche sur le « Test Contrôle de Pression »

    REMISE EN SERVICE DU DCM/DAC :

    Dévisser la cartouche afin de purger le réseau, puis la démonter.

    Démonter le « Test Contrôle de Pression » en le dévissant du bloc percuteur à l’aide de la poignée.

    Remettre le DCM/DAC en service suivant sa notice d’installation.
