Thermo-déclencheur

Pneumatique

Dispositif d'autocommande par CO2

Le thermo-déclencheur PURGÉ doit être utilisé sur tout réseau à fonction « ouverture / fermeture », qu’il soit « air comprimé » ou « CO² » .

Avantages

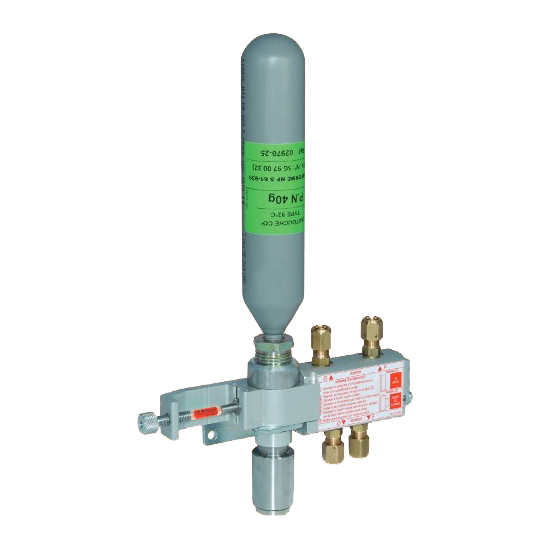

Le thermo-déclencheur est un dispositif d’autocommande à CO2, dont l’action est déclenchée lorsque la température, pour lequel il est prédisposé, est atteinte.

En partie haute du local, à l’emplacement thermique le plus approprié.
Le thermo-déclencheur fait normalement partie intégrante de l’exutoire auquel il est associé.

Principe de fonctionnement

Dispositif, automatique et autonome, pour tout matériel nécessitant une pression de gaz comprimé pour fonctionner.

FONCTIONNEMENT :
Le dispositif purgé est équipé d'un système automatique autorisant les manœuvres d'ouverture avec les cartouches en place.

    Demande de renseignements

    Installation et application

    ACCESSIBILITÉ :

    Doit être aisée, afin de pouvoir permettre le réarmement facile du système, le remplacement de l’élément sensible (fiole) et de la cartouche CO2.

    IMPLANTATION :

    En amont du matériel à télécommander.

    1ÈRE MISE EN SERVICE :

    1 - Vérifier que le bouton de réarmement (C) est bien en position "En service"
    2 - Dévisser à fond le bouton (A)
    3 - Dévisser la vis moletée (B) puis mettre une fiole neuve (D) en place (70° 93° - 110° 141° - 182°)
    4 - Visser la vis moletée (B) jusqu'au point dur
    5 - Revisser le bouton (A) sans forcer en vérifiant que le dard reste en position "dard rentré" (voir la Vue I)
    6 - Mettre une cartouche CO2 neuve en place

    Nota : files de rechange :
    - 70°c (rouge) réf : 3903-10
    - 93°c (verte) réf : 3904-10
    - 110°c (verte) réf : 3905-10
    - 141°c (bleue) réf : 3906-10
    - 182°c (violet) réf : 3906-15
