SEVM (CE + NF) / SEVM-P (CE + NF) / SEVM-E (CE)

D.A.S. / D.E.N.F.C.

SEVM et SEVM-P (DENFC + D.A.S.conforme), SEVM-E (DENFC)

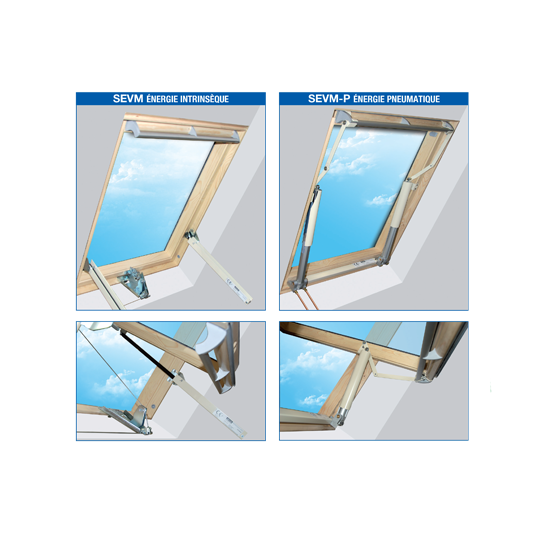

La gamme des produits « SEVM », « SEVM-P » et « SEVM-E » fait partie de la famille des « DENFC » et sera choisie chaque fois que l’esthétique de la toiture du bâtiment doit être conservée (excroissance réduite au minimum). La fenêtre SEVM à énergie intrinsèque est destinée plus particulièrement au désenfumage des cages d’escalier. Le choix de l’alimentation à énergie pneumatique ou électrique (SEVM-P ou SEVM-E) permet de réaliser aisément des commandes groupées ou de l’aération.

La gamme des « SEVM » et « SEVM-P » répond aux exigences réglementaires grâce à l’obtention d’un certificat de conformité à la norme NF EN 12101-2 (marquage CE) et d’un Procès-Verbal de conformité aux norme NF S 61-937-1 et NF S 61-937-7.

Avantages

- Exutoire de désenfumage naturel DENFC (dispositif d’évacuation naturelle de fumées et de chaleur)

- Conforme aux normes NF S 61937-1 et NF S 61937-7, et à la norme NF EN 12101-2

- Composé d’une fenêtre de toit à rotation VELUX type GGL 2070 (finition WhiteFinish) équipée d’un mécanisme électrique pour ouverture à 90° en moins de 60s

- Moteur électrique préinstallé, ressorts à gaz latéraux à installer sur site

- Doit être raccordé à un système de commande électrique (non-fourni) pour DAS à émission de courant : 24Vcc ; 1,8A par exutoire

- Une commande électrique peut être raccordée à plusieurs exutoires + Déflecteurs et thermo-déclencheur en option

Principe de fonctionnement

Domaine d’utilisation
Pentes de toit de 15° à 60°

NOTICE D'UTILISATION Contacteur de positions pour SEVM-Mécanique Réf : 6978K

Fixation :

Mettre le SEVM-M en position de sécurité (ouvert)

Plaquer le boîtier de contacteur sur le montant gauche du dormant.

Glisser le boîtier jusqu’à ce que le contacteur de sécurité « commute » sur l’ouvrant.

Fixer le boîtier par 1 vis VBA (fournie) en ayant pris soin de percer un avant-trou Ø3 dans le bois.

Ajuster la position du contacteur grâce au trou oblong.

Raccordement électrique :

Ouvrir la boîte de raccordement. Acheminer le câble jusqu'au bornier, en passant celui-ci dans la presse étoupe. Raccorder les fils au bornier. Refermer la boîte de raccordement.

NOTICE D'UTILISATION Contacteur de positions pour SEVM-Pneumatique Réf : 6973K

Fixation :

Mettre le SEVM-P en position de sécurité (ouvert)

Plaquer le boîtier de contacteur sur le montant gauche du dormant.

Glisser le boîtier jusqu’à ce que le contacteur de sécurité « commute » sur l’ouvrant.

Fixer le boîtier par 2 vis VBA (fournies) en ayant pris soin de percer 2 avant-trous Ø3 dans le bois.

Ajuster la position du contacteur grâce aux trous oblongs.

Raccordement électrique :

Acheminer le câble jusqu’au boitier de contacteur, passer celui-ci dans la passe fil et le bloquer par l’arrêt de traction de câble.

Raccorder les fils au bornier.

Monter le capot et le fixer avec le la vis M4
