Les vérins électriques sont destinés exclusivement à l’ouverture et à la fermeture de fenêtres à projection, abattante, basculante et fenêtres de toit. L’usage de l’actionneur pour d’autres applications doit être préalablement autorisé par Madicob après vérification technique.

Avantages

  • Commande à distance.
  • Montage individuel ou en série.
  • Fin de course électronique assurant un réglage automatique (fermeture totale du châssis - étanchéité parfaite).
  • Ajustage de la position de la console sur le corps du vérin.
  • Sécurité à l’effraction par irréversibilité du système.
  • Présentation : aluminium anodisé.

CONSEILS MADICOB

  • Nous conseillons de confier l’installation des produits à du personnel spécialisé dans ce secteur, offrant toutes les garanties de compétence technique.
  • Effectuer les interventions en respectant les instructions du fabricant (notices fournies avec le produit).
  • L’installateur doit vérifier la mise en œuvre et le fonctionnement du vérin.
  • Tout usage du produit non prévu ou inopiné est interdit.
  • Utiliser des pièces détachées d’origine.
  • Liaisons et raccordements doivent toujours être conformes à la NF C 15-100.

Principe de fonctionnement

Les vérins électriques à crémaillère ou cylindriques permettent l’ouverture et la fermeture totale ou partielle de tous types d’ouvrants de toiture ou de façade.
Ces vérins s’intègrent dans nos systèmes électroniques d’aération confort (centrale pluie-vent-chaleur).

CARACTÉRISTIQUE VÉRINS à crémaillère

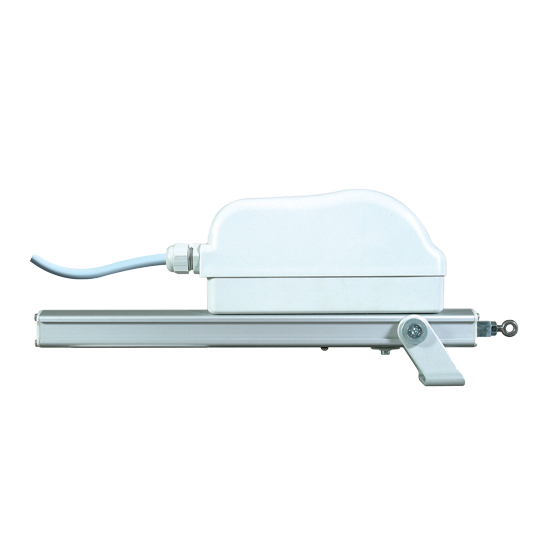

Le vérin est fourni avec un étrier et une console

  • Tension d’alimentation : 230 Vca (+0u -5%)
  • Puissance : 21 W - Intensité 0,09 A
  • Tension d’alimentation :24 Vcc (+ ou - 15%)
  • Puissance : 22 W - Intensité 0,9 A
  • Filtre antiparasites
  • Isolation : IP 65
  • Force : 200 N - Vitesse à vide 30 mm/s

24 Vcc sous charge 26 mm/s

230 Vca sous charge 14 mm/s

  • Force : 650 N et 800 N - Vitesse à vide 8 mm/s

24 V et 230 V sous charge 6,5 mm/s

CARACTERISTIQUES VERINS cylindriques

  • Tension d’alimentation : 24 Vcc
  • Puissance : 20 W - Intensité 0,8 A
  • Isolation : IP 42
  • Force :650 N
  • Vitesse à vide 7,8 mm/s
    en charge 6,1 mm/s

    Demande de renseignements

    Installation et application

    MISE EN GARDE

    • Vérifier si les composants de la fenêtre permettent la course complète du vérin. Si ce n’est pas le cas, les éléments sollicités et le vérin peuvent s’abîmer.
    • Il faut coller près de l’huisserie une plaquette adhésive indiquant « ATTENTION ORGANES EN MOUVEMENT ».
    • Le vérin présente un danger d'écrasement ou d’entraînement ! Les forces de traction et de poussée sont de 200 N, 650N ou 800 N. Les fixations et les points d'assemblage des accessoires doivent être en mesure de supporter ces sollicitations.
    • La menuiserie doit être équipée de systèmes en mesure de supporter le vérin et garantir le fonctionnement en toute sécurité ; le vérin ne peut être considéré comme une pièce de support ou de sécurité de la fenêtre.
    • Ne pas toucher la crémaillère quand elle est en mouvement.
    • Ne pas entrer dans le rayon d'action de la fenêtre pendant le mouvement.
    • La fenêtre doit être équipée de compas de sécurité adaptés au poids de la menuiserie.
    • Pour votre sécurité, les raccordement ou l’entretien doivent s’effectuer impérativement hors tension.
