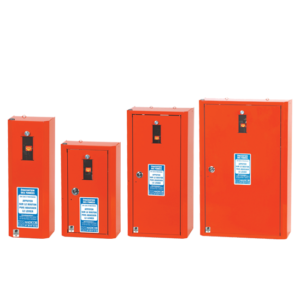

Armoires CO² ASK – CPS – CPS « S500 »

Pneumatique

D.C.M. / D.A.C. modulaire à sortie de télécommande pneumatique

Ces dispositifs à commande manuelle et/ou télécommandée pour le désenfumage naturel permettent, par sortie de télécommande et alimentation pneumatiques confondues, la mise en sécurité des D.A.S. (évacuation des fumées et amenées d’air frais) nécessitant une pression d’air comprimé pour fonctionner.

Ces dispositifs sont télécommandables à distance, par l’adjonction d’un module pneumatique ou électrique. Ils peuvent être livrés en version D.C.M., en version D.A.C. ou en version D.C.M./D.A.C.

Un soin tout particulier a été apporté à l’esthétisme et aux encombrements de ces produits.

Avantages

  • Tôlerie métallique, époxy.
  • Possibilité de livraison en inox, qualité alimentaire.
  • Volet escamotable.
  • Sorties des tubes cuivre :
    • 3 possibilités en partie supérieure (centrale et latérales)
    • 1 possibilité à l'arrière (côté mur)
  • Porte avec serrure (manœuvrable par tricoises pompiers) sauf sur "Coffret".
  • Notice technique détaillée fournie.

Principe de fonctionnement

Vous êtes intéressé par notre solution et souhaitez plus d’informations sur Armoires CO² ASK - CPS - CPS "S500", nous vous invitons à remplir le formulaire ci-dessus pour plus d’informations.

    Demande de renseignements

    Installation et application

    GAMMES DISPONIBLES ;

    3 gammes disponibles au choix :

    • CPS "Coffret » : "Ouverture Seule"
    • CPS "Armoire" : "Ouverture/Fermeture"
    • CPS "S500 » : "2 Ouvertures/1 Fermeture"
      à choisir suivant le type d'utilisation nécessaire pour le fonctionnement de l'installation à réaliser.

    La "S500" permet de répondre au "S 6-4" de la Norme "NF S 61-932 » : Dans un même canton, au-delà d'une surface à désenfumer de 500 m2, une Alimentation Pneumatique de Sécurité (AP.S./EA.ES.) á usage unique (au sens de la Norme NF S 61-939 ou NF EN 12101-10) et le réseau de distribution correspondant ne peuvent alimenter la totalité des exutoires et des ouvrants de désenfumage. Il y a lieu de séparer l'installation en deux parties approximativement de même importance, réparties chacune sur l'ensemble du canton". Toutefois, le dispositif de commande manuel (DCM) doit être unique.

    NOTA :

    Les dispositifs des gammes "Armoire" et "S500" sont munis systématiquement d'un système à purge automatique.

    Les produits avec entrée de télécommande électrique sont compatibles "CEM"

    REMISE EN SERVICE :

    Toutes les informations utiles à la réinitialisation du dispositif de commande figurent à l'intérieur, au dos de la porte.

    INSTALLATION :

    Vérifier la solidité et la planéité du mur.

    Fixer le support mural sur le mur à l'aide de 3 ou 4 vis Ø6 maxi.

    L'organe à manipuler doit être placé à une hauteur comprise entre O,90m et 1,30m du sol.

    Effectuer les raccordements (CF chapitre 6)

    Accrocher l'enveloppe sur le support mural et la verrouiller avec la (ou les) vis à l’intérieur de l'enveloppe ou par le fil plombé en partie supérieure (sauf modèle EcoT).

    FONCTIONNEMENT :

    Lorsqu'il s'agit d'une version D.C.M. :

    • par manœuvre du "levier de percussion" après avoir fait coulisser le volet escamotable.

    Lorsqu'il s'agit d'une version D.A.C. : utiliser le kit porte pleine (en option).

    • la télécommande à distance actionne le mécanisme de déclenchement de percussion.

    INSTALLATION SELON LES NORMES NF S61-932 EN VIGUEUR
