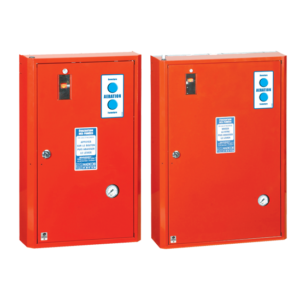

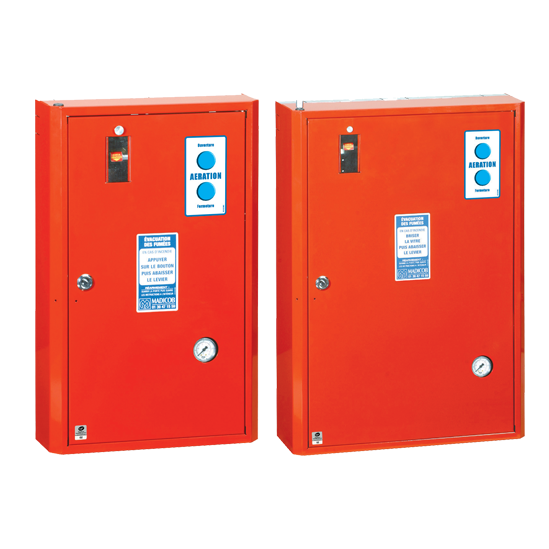

Armoires CO² avec aération CPS-V

AérationPneumatique

Dispositif de commande avec aérationD.C.M. / D.A.C. modulaire à sortie de télécommande pneumatique

Ces dispositifs de commande permettent de manœuvrer à distance en ouverture et fermeture AÉRATION, tout en conservant la MISE EN SÉCURITÉ prioritaire, les D.A.S. (Dispositifs Actionnés de Sécurité) dont les éléments moteurs nécessitent une pression de gaz comprimé pour fonctionner.

Ces dispositifs sont télécommandables à distance, par l’adjonction d’un module pneumatique ou électrique. Ils peuvent être livrés en version D.C.M., en version D.A.C. ou en version D.C.M./D.A.C.

Un soin tout particulier a été apporté à l’esthétisme et aux encombrements de ces produits.

Avantages

  • tôlerie métallique, époxy.
  • possibilité de livraison en inox, qualité alimentaire.
  • volet escamotable.
  • 2 boutons intégrés en façade pour l'OUVERTURE et la FERMETURE en AÉRATION.
  • filtre régulateur et manomètre incorporés
  • sortie des tubes cuivre :
    • 3 possibilités en partie supérieure (centrale et latérales)
    • 1 possibilité à l'arrière (côté mur)
  • porte avec serrure (manœuvrable par tricoises pompiers).
  • notice technique détaillée fournie.

Les produits avec entrée de télécommande électrique sont compatibles "CEM".

Principe de fonctionnement

UTILISATION

Ce dispositif de commande assure l'ouverture en priorité et la fermeture de tout Dispositif Actionné de Sécurité D.AS. (DENFC).

EN CAS D'INCENDIE :

Lorsqu'il s'agit d'une version D.C.M. :

  • par manœuvre du "levier de percussion" après avoir fait coulisser le volet escamotable.

Lorsqu'il s'agit d'une version D.A.C. : utiliser le kit porte pleine (en option).

  • la télécommande à distance actionne le mécanisme de déclenchement de percussion.

EN AÉRATION :

  • Par la manipulation des boutons de façade.
  • par télécommande à distance électrique (Centrale Pluie Vent). De plus, la "S500" permet de répondre au "$ 6-4" de la Norme "NF S 61-932" : Dans un même canton, au-delà d'une surface à désenfumer de 500 m2, une Alimentation Pneumatique de Sécurité (A.P.S./E.AE.S.) à usage unique (au sens de la Norme NF S61-939 ou NF EN 12101-10) et le réseau de distribution correspondant ne peuvent alimenter la totalité des exutoires et des ouvrants de désenfumage. Il y a lieu de séparer l'installation en deux parties approximativement de même importance, reparties chacune sur l'ensemble du canton". Toutefois, le

    Demande de renseignements

    Installation et application

    REMISE EN SERVICE

    Toutes les informations utiles à la réinitialisation du dispositif de commande figurent à l’intérieur, au dos de la porte.

    Après un déclenchement sécurité incendie, la fermeture des D.A.S. (DENFC) s’effectue par la source d’air comprimé.

    INSTALLATION

    Vérifier la solidité et la planéité du mur.

    Fixer le support mural sur le mur à l’aide de 3 vis Ø6 maxi.

    L'organe à manipuler doit être placé à une hauteur comprise entre 0,90m et 1,30m du sol.

    Effectuer les raccordements (Voir § 6)

    Accrocher l'enveloppe sur le support mural et la verrouiller avec les vis M4, à l’intérieur de l'enveloppe, en partie supérieure.

    INSTALLATION SELON LA NORME NF S61-932 EN VIGUEUR

    Après avoir raccorde les sorties pneumatiques de la CPS, l’installation se fait module arme.

    Placer le module sur les vis préalablement vissées sur le support à droite du bloc ouverture (O/F) ou entre les 2 blocs ouverture (SS00) et le remonter puis serrer les vis.

    Coller le support de l'outil de réarmement dans l'enveloppe.

    Positionnement de la barre de percussion : retirer la vis (1), taire coulisser la barre et remettre la vis (1).

    INSTALLATION SELON LA NORME NF S61-932 EN VIGUEUR
