JADE Ouvrant de façade à lames (CE+conformeNF)

AérationD.A.S. / D.E.N.F.C.

Dispositif d'Évacuation Naturelle de Fumées et de Chaleur (DENFC) ou amenée d'air frais (AF)

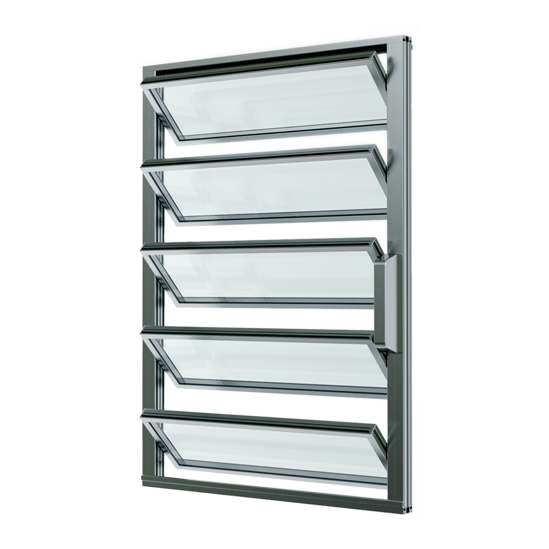

Le châssis à ventelles JADE est un ouvrant de façade (jusque 90°) en profils en aluminium extrudé. Il est certifié en tant que Dispositif d’Evacuation Naturelle des Fumées et de la Chaleur (DENFC) afin de servir en cas d’incendie pour l’extraction naturelle de la fumée et de la chaleur. Il peut être aussi utilisé comme amenée d’air pour le refroidissement naturel des locaux sans consommation d’énergie (accouplé à un système d’asservissement MADICOB). Il dispose de certificat d’étanchéité à l’air, à l’eau et au vent selon les normes européennes en vigueur.

Fourniture de châssis de façade DENFC certifié EN-12101-2 et conforme NF S 61937-1 de type JADE de chez MADICOB, profils en aluminium extrudé anodisé à rupture de pont thermique, verre double paroi d’épaisseur 28 mm, certificat d’étanchéité à l’air, l’eau et au vent selon les normes EN-12207, EN12208 et EN-12210.

Il existe différentes combinaisons de verre en ce qui concerne l’isolation thermique ou la protection (verre flotté, semi-trempé, trempé ou feuilleté), en fonction des besoins spécifiques.
La gamme THERMO offre un isolation thermique renforcée répondant aux exigences d’économie d’énergie. L’option VEC (vitrage extérieur collé) offre une solution plus esthétique sans cadre apparent avec verre recouvrant et motorisation cachée, créant ainsi une surface entièrement vitrée en façade.

Liste des versions à découvrir sur notre documentation :

  • JADE PNEUMATIQUE
  • JADE ELECTRIQUE
  • JADE VEC PNEUMATIQUE
  • JADE VEC ELECTRIQUE
  • JADE THERMO PNEUMATIQUE
  • JADE THERMO ELECTRIQUE
  • JADE THERMO VEC PNEUMATIQUE
  • JADE THERMO VEC ELECTRIQUE

Avantages

  • Esthétisme épuré
  • Meilleure isolation thermique
  • Meilleure isolation acoustique
  • Fabrication sur mesure

Le JADE de chez MADICOB dispose d’un panel d’options importantes aussi bien sur les composants que sur la conception du produit : solution sans cadre apparent avec verre recouvrant, avec motorisation cachée, en solution avec verre triple paroi de 40 mm d’épaisseur voire 52mm, mais aussi en version sans rupture de pont thermique et verre simple paroi sans cadre. Consultez votre correspondant commercial pour connaitre toutes les possibilités.

Il combine des performances exceptionnelles en terme de ventilation, d’étanchéité et d‘isolation thermique et acoustique, avec un design très épuré. Du fait de sa modularité dimensionnelle, il convient à tout type de bâtiment. Son design, ses performances et son apport important de luminosité seront appréciés pour les bâtiments à forte valeur ajoutée architecturale.

Les profilés sont en aluminium à rupture de pont thermique. Finition anodisée (couleurs spéciales en option) ou revêtement en poudre (RAL, DB, couleurs spéciales).

Il peut être manœuvré par commande électrique ou pneumatique conforme aux directives.

Principe de fonctionnement

Le châssis à ventelles JADE combine des performances exceptionnelles en termes de ventilation, d’étanchéité et d‘isolations thermique et acoustique, avec un design très épuré. Destiné aux bâtiments à forte valeur ajoutée architecturale, il peut aussi convenir du fait de sa modularité dimensionnelle, à tout type de bâtiment.

    Demande de renseignements

    Installation et application

    REMARQUES :

    Les profilés sont en aluminium à rupture de pont thermique. Finition anodisée (couleurs spéciales en option) ou revêtement en poudre (RAL, DB, couleurs spéciales).

    Verre à double ou à triple paroi de 28 mm ou 32 mm d’épaisseur. Différentes combinaisons de verre en ce qui concerne l’isolation thermique ou la protection (verre flotté, semi-trempé, trempé ou feuilleté), en fonction des besoins spécifiques.
