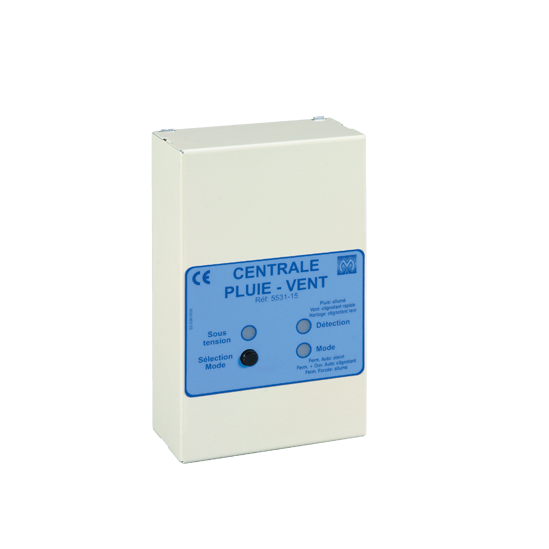

Centrale pluie/vent C.P.V.

Aération -Électrique

Centrale

La « C.P.V. 2 » permet l’asservissement automatique en ouverture et fermeture d’électrovannes ou de vérins électriques alimentés en 230 Vca.

Les ordres donnés par la « C.P.V. 2 » sont fonction des conditions atmosphériques environnantes par l’intermédiaire de capteurs associés.

Avantages

  • Coffret en tôle de couleur blanc cassé.
  • Bornier de raccordement très accessible (schéma de branchement à l’intérieur du capot).
  • LED de couleur en façade pour indications de fonctionnement.
  • Bouton de sélection “FERMETURE MANUELLE” ou marche “AUTOMATIQUE” affleurant en façade.
  • Possibilité de passer les câbles électriques par le fond du socle.

CONSEILS MADICOB

  • Toujours faire des essais préalablement à la livraison d’une installation.
  • Toutes les installations électriques doivent être conformes aux exigences de la norme NF C 15-100, et protégées contre les risques dûs à la foudre.
  • En tête de ligne, toujours installer un disjoncteur différentiel.
  • Suivre les indications des notices fournies.

Principe de fonctionnement

  • Ordre de fermeture émis lors d’une détection de pluie, vent ou thermostat.
  • Tension d’alimentation 230Vca

CARACTÉRISATION TECHNIQUES

  • Indice de protection : IP33
  • Alimentation : 230 Vca 50Hz
  • Sortie commande ouverture : 5A maxi
  • Sortie commande fermeture : 5A maxi
  • Contact sec, libre de polarité : 1A maxi (NO ou NF)
  • Gestion externe : thermostat, horloge… (nous consulter)
  • Fonctions spéciales (nous consulter)

    Demande de renseignements

    Installation et application

    Installation :

    1. Ouvrir la CPV2 et déposer le capot pour installer la base.
    2. Accrocher la CPV2 et pointer les trois trous de fixation de la base situés devant les borniers.
    3. Déposer la base et percer les trois trous.
    4. Positionner à nouveau la base et fixer la solidement avec trois vis.

    Nota : les câbles de raccordement peuvent arriver de tous les cotés de la CPV2.

    Raccordements / Mise en service :

    1. Câbler l'alimentation principale (secteur) sans enclencher le disjoncteur.
    2. Raccorder les capteurs Pluie (2 paires), Vent (1 paire) et Thermostat ou Horloge (1 paire).
    3. Raccorder les boutons poussoirs de commande.
    4. Raccorder ensuite les vérins ou les électrovannes sur la ligne de commande des vérins
    5. Enclencher le disjoncteur de l'alimentation secteur puis vérifier le bon fonctionnement de la CPV2.
    6. Une fois l'installation terminée, n'oublier pas de tester le bon fonctionnement des capteurs Pluie, Vent et Horloge ou Thermostat. Régler la sensibilité de déclenchement des capteurs par rapport à la valeur moyenne définie en usine.

    Fonctionnement à la mise en service :

    Lorsque la CPV2 est mise en service, une commande de fermeture est automatiquement réalisée et les ouvrants restent en position fermée pendant toute la temporisation de blocage.

    Si l’entrée horloge est activée, aucune ouverture n’est possible.

    Le réglage usine des seuils de détection correspond à une utilisation normale. Le seuil du capteur pluie est réglable en fonction des pluies fines et de la rosée. Le seuil du capteur vent est réglé à Force 3 et correspond à des vents < 20 km/h. Ces valeurs sont données à titre indicatif.

    La temporisation de blocage par capteur peut être réduite à 15 secondes en plaçant l’INTER 4 sur ON.
    (*) Cette temporisation revient automatiquement à 15 minutes au bout de quelques minutes.

    Attention : effectuer correctement le réglage du temps de commande des vérins pour que celui-ci corresponde à une course complète d’ouverture ou de fermeture. Si tel n’était pas le cas, le système ne se refermerait pas totalement en automatique.

    Fonctionnement de la CPV2 :

    La CPV2 est prévue pour fonctionner avec des vérins électriques ou des électrovannes. Le choix se fait à l’aide d’un mini-interrupteur (Inter 3) situé sur la carte électronique de la centrale.

    Le changement de mode se fait par le bouton situé en face avant ou par commande déportée.

    Cas Particulier : pour la fermeture automatique par une CPV2 associé à un coffret pneumatique ne disposant que d’une seule électrovanne, celle-ci doit être raccordée sur la sortie fermeture, l’INTER 3 doit être placé sur ON et la centrale doit impérativement être en mode 2 (voyant jaune clignotant).

    MODE 1 : Fermeture Automatique (voyant jaune éteint)

    Fermeture automatique par capteurs + ouverture et fermeture par boutons

    Une commande de fermeture est provoquée lorsqu’un capteur a changé d’état. Le voyant rouge s’allume en fixe ou clignote et la sortie fermeture est alimentée.

    Les boutons de commandes d’ouverture et de fermeture ne sont plus utilisables durant toute la temporisation de blocage.

    Hors blocage, une action manuelle est nécessaire pour réaliser une ouverture et placer le local en aération naturelle. Il en est de même pour réaliser une commande de fermeture.

    MODE 2 : Fermeture et Réouverture Automatiques (voyant jaune clignotant)

    Fermeture Automatique par capteurs + Réouverture automatique après tempo.

    Lorsque l’un des capteurs (Pluie, Vent ou Horloge) a dépassé le seuil de détection, une commande de fermeture est réalisée.

    Lorsque ce mode est sélectionné, à la fin de la détection et après une temporisation de blocage, la CPV2 exécute automatiquement une commande d’ouverture et place le local en aération naturelle.

    Les boutons poussoirs d’ouverture et de fermeture sont inactifs jusqu’à la fin de la temporisation de blocage.

    Hors blocage, il est possible de réaliser des ouvertures et de fermetures manuelles pour assurer les fonctions d’aération naturelle (par le bouton externe réf. 6901).

    MODE 3 : Fermeture Forcée (voyant jaune fixe)

    Fermeture immédiate et blocage en position fermée

    En plaçant la CPV2 dans ce mode, la centrale exécute une commande de fermeture puis bloque les sorties dans cet état. Tant que la centrale reste dans ce mode, aucune action n’est possible et les capteurs ne provoquent aucun changement.

    Les boutons de commandes d’ouverture et de fermeture ne sont pas utilisables dans ce mode.

    Le voyant rouge est allumé et s’éteint brièvement de temps en temps.

    ATTENTION : en cas de coupure de courant, les ouvrants ne se refermeront pas.
