Dispositifs de commande pour l’aération et le désenfumage

Treuils d’aération TA130 & TA80 – Dispositifs de commande manuelle

Treuils d’aération manuels TA130/TA80 pour ouvrants et exutoires. Dispositifs de commande fiables, certifiés, pour l’aération et le désenfumage. Vérin manuel à œil et perches de manœuvre

Avantages

des treuils manuels pour ouvrants et exutoires
  • Boîtier métallique peinture époxy beige.
  • 4 trous Ø 7 pour la fixation.
  • Sortie du câble acier et guidage de la gaine de protection en partie supérieure du treuil.

PARTICULARITÉS

  • La liaison du treuil à l’ouvrant sera réalisée par un câble multitorons en acier galvanisé de Ø 2,4 mm environ protégé par une gaine maintenue par des colliers.
  • Prévoir une poulie à chaque renvoi d’angle.

Principe de fonctionnement

  • Commande à distance de tout châssis ou lanterneau muni de son système autonome d’ouverture (ressorts, vérins à gaz, contrepoids ou autres).
  • Système autobloquant à roue et vis sans fin permettant l’angle d’ouverture désiré, à l’aide de la manivelle (livrée avec le treuil)

    Demande de renseignements

    Installation et application

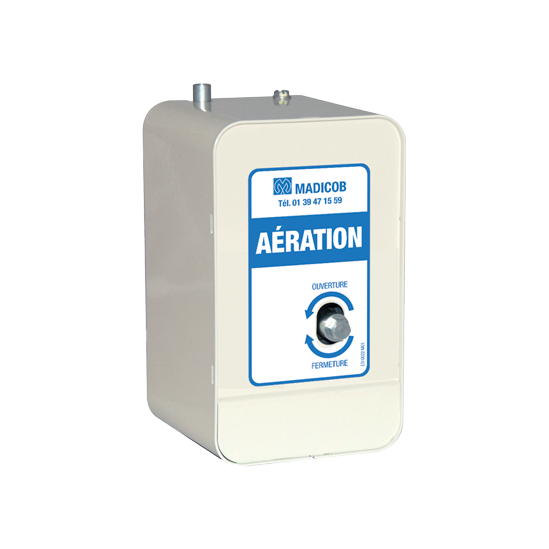

    Treuil aération TA130 réf.3024

    Après avoir Retiré l’enveloppe (2vis), fixer solidement le bloc mécanisme sur le mur (3vis).

    Positionner et fixer les gaines de protection et les poulies de renvoi (la première gaine partant du treuil doit être emboitée dans le logement prévu en partie supérieure du bloc mécanisme).

    Mettre l’exutoire, équipé de vérins à gaz, en position ouvert.

    Faire cheminer le câble et le fixer solidement à l’exutoire.

    S’assurer du bon cheminement jusqu’au treuil, puis couper le câble en laissant dépasser 30 cm de la gaine.

    Enfiler le câble dans le trou du tambour, en prenant soin de le passer derrière le galet nylon, serrer la vis latérale à l’aide de la clé fournie (voir croquis 1).

    Commencer à enrouler le câble sur le tambour à l’aide de la manivelle ; une nette résistance vous prévient de la fermeture totale de l’exutoire. Vérifier le bon fonctionnement de l’ensemble.

    Remettre l’enveloppe (2 vis)

    Treuil aération TA80 réf.3025

    Après avoir retiré l'enveloppe (2 vis), fixer solidement le bloc mécanisme sur le mur (4 vis). Positionner et fixer les gaines de protection et les poulies de renvoi (la première gaine partant du treuil doit être emboitée dans le largement prévu en partie supérieure du bloc mécanisme)

    Mettre l'exutoire, équipé de vérins à gaz, en position ouvert.

    Faire cheminer le câble et le fixer solidement à l'exutoire.

    S'assurer du bon cheminement jusqu'au treuil, puis couper le câble en laissant dépasser 30 cm de la gaine.

    Enfiler le câble dans le trou du tambour, en prenant soin de le passer derrière le galet nylon, serrer la vis latérale à l'aide de la clé fournie (voir croquis 1).

    Commencer à enrouler le câble sur le tambour à l'aide de la manivelle ; une nette résistance vous prévient de la fermeture totale de l'exutoire.

    Vérifier le bon fonctionnement de l'ensemble.

    Remettre l'enveloppe (2 vis).
