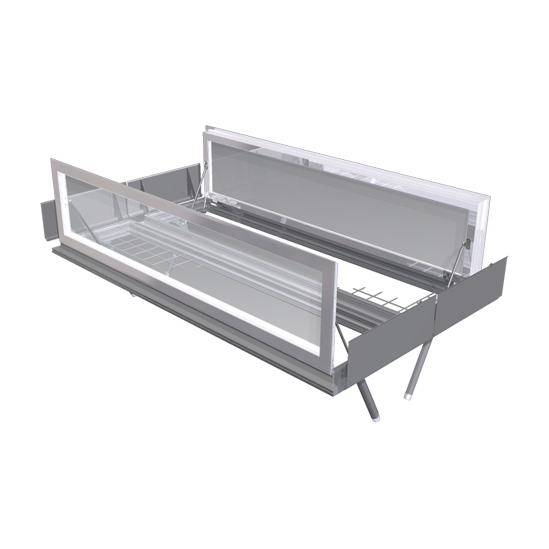

CDV Ouvrant de toiture (CE + conforme NF)

AérationD.A.S. / D.E.N.F.C.

CDV (D.E.N.F.C.)

La gamme des produits “CDV” fait partie de la famille des “DENFC”.

Cette gamme élaborée à partir de profil aluminium, s’intègre parfaitement à tous types de verrière MR ou autres types de toiture, avec adaptation : par ex. costière (nous consulter).

Remplissage : Tous types de verre, PCA, complexe isolant thermique et/ou phonique, panneau sandwich.

Finition : Anodisé naturel ou laquage teinte RAL (sur demande).

Motorisation : O/F pneumatique ou O/F électrique.

Options : Contacteur de positions attente et sécurité, déflecteurs d’air, grille 1200 joules.

La gamme des “CDV” répond aux exigences réglementaires grâce aux obtentions d’un certificat de constance des performances suivant la norme NF EN 12101-2 (marquage CE) et d’une conformité aux normes NF S 61-937-1 et NF S 61-937-7.

Avantages

CARACTÉRISTIQUES GÉNÉRALES :

  • Les dimensions par vantail sont, extérieur cadre dormant L (coté paumelles) x H (coté perpendiculaire aux paumelles) :
  • minimum 600 x 600
  • maximum 2200 x 1200
  • L’angle de pivotement du cadre ouvrant par rapport au cadre dormant est de 90° en course complète.
  • L’angle de pose est de 5° à 60° par rapport à l’horizontal.
  • Profils Ouvrant et Dormant en Aluminium et à Rupture de Pont Thermique.
  • Finition anodisée naturelle ou époxy nuancier RAL standard ou spécifique.

CARACTÉRISTIQUES selon la NF EN 12101-2 :

Déclenchement : automatique et manuel
Fonctionnement : Type B Ouverture / Fermeture
SUE (Aa) : selon dimensions et déflecteur
Cycles : Re 1000 (+10000)
Surcharge de neige : SL500 / SL250 / SLO (suivant vérins)
Basse température : T-15°C / T0°C
Charge éolienne : WL 1500
Elévation de température : B300
Réaction au feu : selon remplissage

Principe de fonctionnement

L’ouvrant est constitué d’un remplissage qui peut être de diverses natures avec une épaisseur de 24 à 32 mm :

Tous types de verre (verre feuilleté, double vitrage, verre armé…), PCA, complexe isolant thermique et/ou phonique, panneau sandwich…

    Demande de renseignements

    Installation et application

    INSTALLATION :

    1. Accrocher l'œillet du vérin sur l'axe de l'étrier, bloquer celui-ci à l'aide du clip fourni.
    2. Attention à l'orientation du vérin, la flèche orientée vers l'œillet doit se trouver vers l'extérieur du CDV.
      Basculer le vérin de façon à faire correspondre les trous 1/8 gaz et les trous de la console, visser les raccords tournants, puis les bloquer

    REMISE EN SERVICE APRES UN DECLENCHEMENT TELECOMMANDE :

    Réarmer le poste de commande suivant les indications de ce dernier. Provoquer la fermeture du CDV, à partir du dispositif de commande, afin qu'il revienne en "position d'attente"
